КРАТКИЙ ОЧЕРК
развития технологии создания электронных топографических планов

Классическая схема создания электронных крупномасштабных топографических планов масштабов 1:500 - 1:2000:

1. Наземные полевые работы (создание съемочного обоснования, составление абрисов, обмер и координирование зданий и сооружений, т.д.)
2. Камеральная обработка материалов полевых работ (вычисления, составление топографического плана на бумажных носителях,
картографическое вычерчивание топографического плана).
3. Создание копий топографических планов на множительных аппаратах.
4. В свете требований современных технологий проектирования, связанных с всеобщей компьютеризацией,
появился новый процесс - сканирование топографических планов.

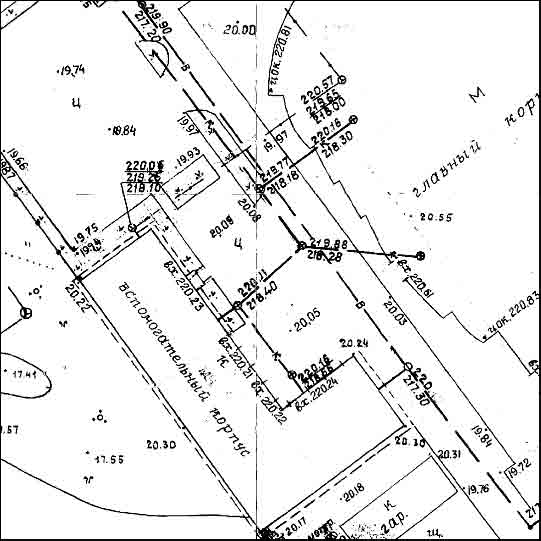

Полученный в результате выполненных работ топографический план М 1:500 (рис. 1).

Рис.1. Топографический план М 1:500, созданный на бумажных носителях с последующим сканированием и калибровкой растрового изображения.

Рис.1. Топографический план М 1:500, созданный на бумажных носителях
с последующим сканированием и калибровкой растрового изображения.

Это изображение непригодно для создания геоинформационных систем (ГИС), создания семантических и иных баз данных. Точность такого топографического плана не соответствует требованиям сегодняшнего дня, и даже если его подвергнуть дальнейшей обработке и скрупулезно оцифровать (векторизовать) с систематизацией объектов, построенную на подобной основе ГИС в будущем неизбежно ожидает 100%-я реконструкция. Кроме того, обычно в целях экономии средств используют топопланы, необновляемые на протяжении многих лет, и результатом подобной работы является продукт, не выдерживающий никакой критики в части полноты, точности и достоверности.

Современные технологии проектирования, землеустройства, градостроительного кадастра и хозяйственной деятельности предприятий, требуют обеспечения топографическими материалами иного уровня.

Этапы создания электронного картографического плана:
1. Наземные полевые работы (создание съемочного обоснования, составление абрисов, обмер и координирование зданий и сооружений, т.д.)
2. Камеральная обработка материалов полевых работ (создание электронного топографического плана, минуя стадию бумажного производства).
3. Печать готового топографического плана.

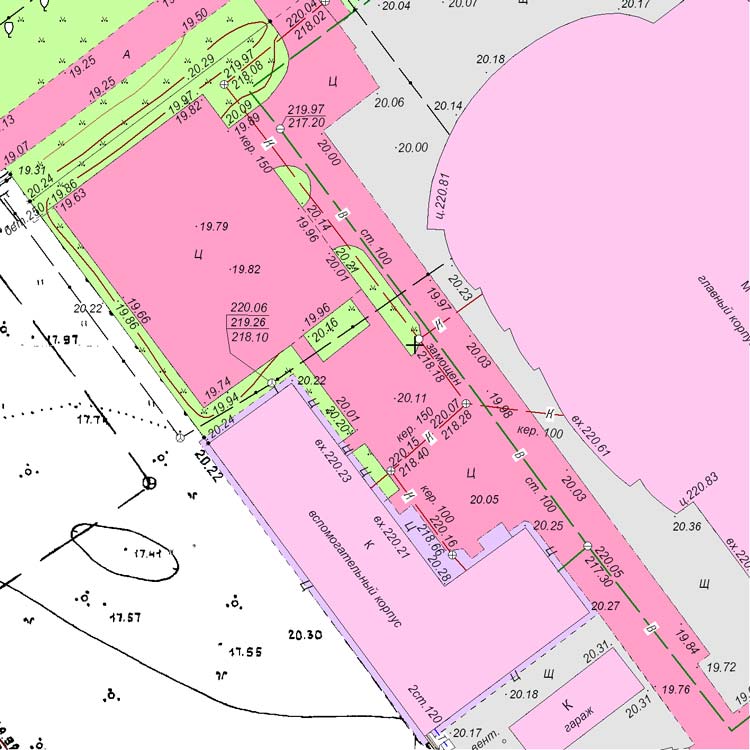

Пример электронного топографического плана М 1:500 (рис.2).

Рис. 2. Электронный топографический план М 1:500

Рис. 2. Электронный топографический план М 1:500

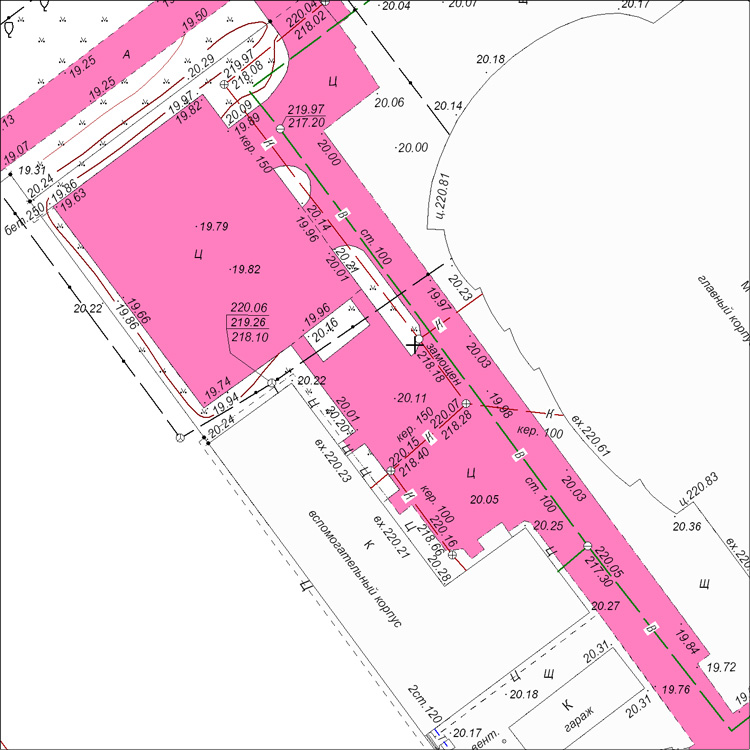

Для целей проектирования или отображения на основе топоплана иной, тематической информации, без дополнительных трудозатрат можно распечатать (или отобразить на мониторе компьютера) экземпляр топоплана в полном соответствии с действующими Условными знаками (рис. 3).

Рис. 3. Электронный топографический план М 1:500

Рис. 3. Электронный топографический план М 1:500,
в соответствии с Условными знаками

Для изготовления обзорных схем, Генпланов и иных задач электронный топографический план можно путем несложной генерализации представить в других масштабах (рис. 4).

Рис. 4а. Примеры генерализации топографического плана М 1:500 в М 1:5000 Рис. 4б. Примеры генерализации топографического плана М 1:500 в М 1:5000 Рис. 4в. Примеры генерализации топографического плана М 1:500 в М 1:5000

Рис. 4. Примеры генерализации топографического плана М 1:500 в М 1:5000

Процесс генерализации у нас достаточно неплохо автоматизирован, но требуется немного ручной работы - создание топографических планов в некотором смысле дело творческое, и без участия опытного картографа трудно добиться превосходных результатов, сколь ни хороша была бы техника и программное обеспечение.

Итак, сегодня мы работаем по схеме

  • полевые топографо-геодезические работы
  • камеральная обработка, создание электронного топоплана
  • сбор сведений, создание ГИС
  • печать отчетных материалов

Перечень выполненных работ можно посмотреть здесь.

С. Воробьев
2003 г.
