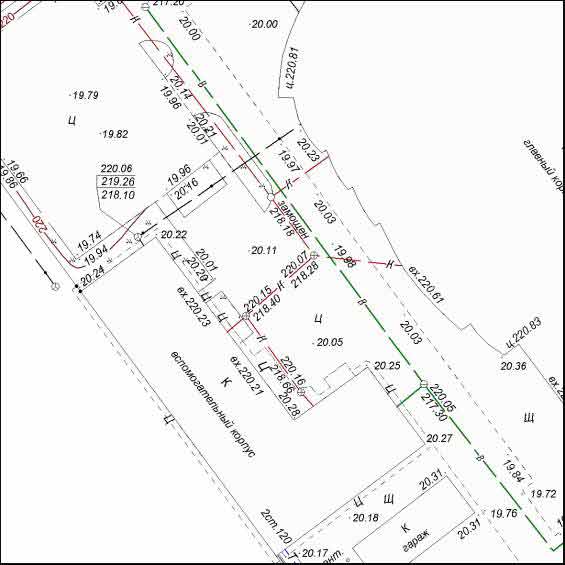

Поговорим о современной топографии КАРТА ж. Чертеж какой-либо части земли, моря, тверди небесной (В.Даль) Толковый словарь живого великорусского языка Исторический экскурс. Технологии производства крупномасштабных топографических планов масштабов 1:500 – 1:2000, верно отслужившие на протяжении многих десятилетий и ждущие заслуженного покоя, вкратце можно представить примерно так: 1.       Наземные полевые работы - создание съемочного обоснования, составление абрисов, обмер и координирование зданий и сооружений, с применением геодезических приборов (обычно теодолит, нивелир, измерительная рулетка, светодальномер, в последние годы получили развитие электронные тахеометры и спутниковые GPS-приемники). 2.       Камеральная обработка материалов полевых работ – вычисления, составление топографического плана в карандаше на бумажных носителях, картографическое вычерчивание топографического плана. 3.       Создание копий топографических планов на множительных аппаратах. В результате выполненных работ получаем планшет (рис.1) - фанерная (или алюминиевая) основа, оклеенная чертежной бумагой. На планшете топограф создает топографический план в карандаше. Рис. 1. Планшет Затем картограф, вычерчивает его тушью и изготавливает копию на бумажной кальке (рис.2). Рис. 2 Бумажная калька   С кальки изготавливаются светокопии (рис.3) для проектировщиков, землеустроителей, специалистов городского кадастра и т.д. Рис. 3 Светокопия Не будем забывать о том, что современный город с интенсивным строительством вносит существенные изменения в наши топографические планы. Для своевременного их отражения топографы регулярно выезжают на участки строительных работ, наносят эти изменения на планшеты, удаляя устаревшую ситуацию с помощью бритвенного лезвия (да-да, лезвия!), затем точно так же картографы скоблят кальки, составляя на расчищенном месте обновленный топоплан. В результате подобных манипуляций и планшеты, и кальки приходят в негодность. Планшеты дублируются, и с них изготавливаются новые кальки. В преддверии будущего. Современная техника, новые технологии производства топографо-геодезических и картосоставительских работ позволяют получить высокоточные топографические планы, способные удовлетворять возрастающим требованиям потребителя. В МУП "Архитектурно-планировочный центр" за последние 3 года приобретено достаточное количество геодезического оборудования, подготовлены специалисты современного уровня, способные решать любые задачи, выпускать высокоточные топографические планы. Остановимся поподробнее на GPS (Глобальная навигационная система). Комплект из пары спутниковых геодезических приемников фирмы Trimble. Базовая станция (рис. 4) устанавливается над точкой с известными координатами и высотой, Рис. 4. Базовая станция подвижный ровер (рис. 5) перемещается по городу на участках работ. В результате мы имеем возможность одним нажатием кнопки получать точные координаты и высоты определяемых точек. Рис. 5. Ровер Обработка материалов измерений (рис. 6) производится в программном продукте Trimble Geomatics Offise. Это позволяет получать точные данные без громоздких и сложных уравнительных вычислений, обходиться без полевых журналов.       Рис. 6 Обработка материалов измерений К сожалению, на этом мы пока вынуждены остановиться - далее наш топограф распечатывает списки координат и высот, вооружается привычными линейками, измерителем, карандашом и бритвенными лезвиями, и возвращается к тому самому планшету, с коего мы собственно и начали разговор. Почему это происходит? Вернемся к этому вопросу позднее, а пока поговорим о том, что можно было бы. О наших возможностях. Уже сегодня, здесь и сейчас, мы имеем много хороших возможностей. Как уже было замечено выше, у нас есть специалисты, готовые решать поставленные задачи на самом современном уровне. У нас есть превосходное программное обеспечение, позволяющее осуществить переход на безбумажное топографическое производство, и все для этого необходимое оборудование и компьютерная техника. Можно передать координаты и высоты опорных точек, определенных с помощью GPS-приемников спутниковых сигналов и электронных тахеометров, в программу MapCad 1.7, разработанную Д.Ю. Мыльниковым (рис.7), и приступить к созданию нашего Рис. 7. Дмитрий Мыльников, разработчик программы MapCad топографического плана не на многострадальном, изрезанном предыдущими поколениями топографов планшете, а прямо в компьютере (рис.8), используя все возможности, щедро   Рис. 8 Создание электронного топографического плана предоставляемые нам современными технологиями. Здесь требуется небольшое уточнение. Существует весьма распространенное мнение, что для создания электронного топографического плана достаточно сканировать (получить растровые изображения) ранее созданных планов на бумажной основе (планшетах), представить их в векторном виде (оцифровать, векторизовать) с учетом условных знаков, и дело сделано. Это не так. Созданный т.о. топографический план будет иметь следующие недостатки: 1.       Топографический план будет устаревшим, т.е. вполне возможно что изображаемая на нем ситуация уже была изменена в результате строительных работ. 2.       Точность такого топографического плана будет существенно ниже, поскольку при его создании пользовались не мощной аналитической компьютерной графикой, а всего лишь линейками, измерителями, транспортирами и карандашом. Мы настаиваем на методике именно СОЗДАНИЯ электронных топопланов сразу в компьютере, минуя бумажную составляющую, с обязательным выполнением полевых работ непосредственно на территории создаваемого плана. Топографический план, полученный в результате компьютерных камеральных работ можно тиражировать с помощью инженерной системы Xerox (рис. 9) Рис. 9 Тиражирование топографических планов с использованием инженерной системы XEROX Synergix 510 dp в традиционном для проектировщиков, основных потребителей топографической продукции, виде попланшетных копий (рис. 10) Рис. 10 Копия топографического планшета или в составе технического отчета о выполненных работах представить фрагмент топографического плана (рис. 11) в виде приложения, в стандартном ряду условных знаков, Рис. 11 Фрагмент топографического планшета М 1:500 или для большей наглядности дать обзорную схему (рис. 12) этого же участка, без дополнительных трудозатрат уменьшив его до масштаба 1:1000. . Рис. 12 Фрагмент топографического планшета М 1:1000, выполненный по материалам М 1:500 Можно вообще не печатать, а обеспечить проектировщикам доступ к созданному электронному плану (рис. 13), которые они уже умеют забирать в столь любимые ими системы AutoCAD, Corel и др. Проблемы. Так вот – все же почему наш топограф, имеющий в арсенале необходимую технику, программное обеспечение и соответствующие знания и навыки, по-прежнему не расстается со ставшим уже архаичным планшетом? Дело в следующем. В нашем городе уже достаточно много организаций, способных выполнять топографо-геодезические работы на основе безбумажных технологий. Для этих целей используются весьма разнообразные программные продукты, подчас плохо понимающие друг друга, практически пока не обеспечивающие передачу данных без потерь и искажений. Чтобы решить проблемы совместимости, наверное можно объявить конкурс, пригласить специалистов-разработчиков программ, рассмотреть образцы электронной картографической продукции, принять решение и громко провозгласить, что отныне на территории города Челябинска дежурный план ведется в программе.. но если организационные и технические проблемы вполне преодолимы, то остается крайне неясна правовая сторона рассматриваемой проблемы. Сканирование интернета дает тому подтверждение – разнообразие используемых программных систем и технологий порождает изрядную разобщенность топографического сообщества по регионам.. что-то напоминает знаменитую конвенцию известных героев Ильфа и Петрова. Думается, что проблема должна найти однозначное решение, но ни Роскартография, ни Госстрой РФ по этому поводу высказаться к сожалению не спешат. Ближайшие перспективы. Скорее всего, окончательного отказа от бумажной основы в топографической отрасли в обозримом будущем не произойдет. Планшет по-прежнему является наиболее доступным, демократичным и достоверным носителем картографической продукции. Для того, чтобы завершенный строительством объект был принят комиссией, его исполнительная съемка   Рис. 13 Фрагмент электронного топографического плана должна быть отражена в дежурном плане города, который обеспечивает бесперебойную работу многочисленных проектных и землеустроительных организаций, использующих самые разнообразные приборы и технологии. В заключение можно отметить, что в городе уже накоплена база данных по выполненным по современным технологиям топографическим работам, и именно эти работы составят основу в процессе предстоящего всем нам перехода на безбумажное производство. Нач. отдела кадастра МУП "Архитектурно-планировочный центр" С.В. Воробьев   2005 г. На главную
