Отправлено : vsv_chel, 31 Марта 2005 12:10:52
Поговорим о современной топографии.
1. Исторический экскурс

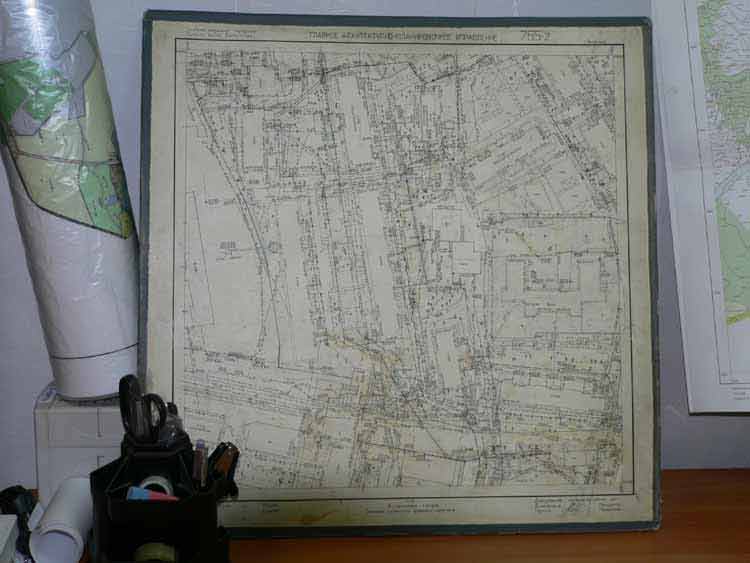

Это планшет.
Фанерная (или аллюминиевая) основа, оклеенная чертежной бумагой.
На нем топограф создает топографический план в карандаше.
Затем картограф вычерчивает его тушью.
На обороте заполняется формуляр.
Затем вычерчивается его копия на специальной бумаге кальке.
С кальки изготавливаются копии для проектировщиков,
землеустроителей, разного уровня руководителей, принимающих важные решения.
Фото кальки пропустим, ибо и так понятно.

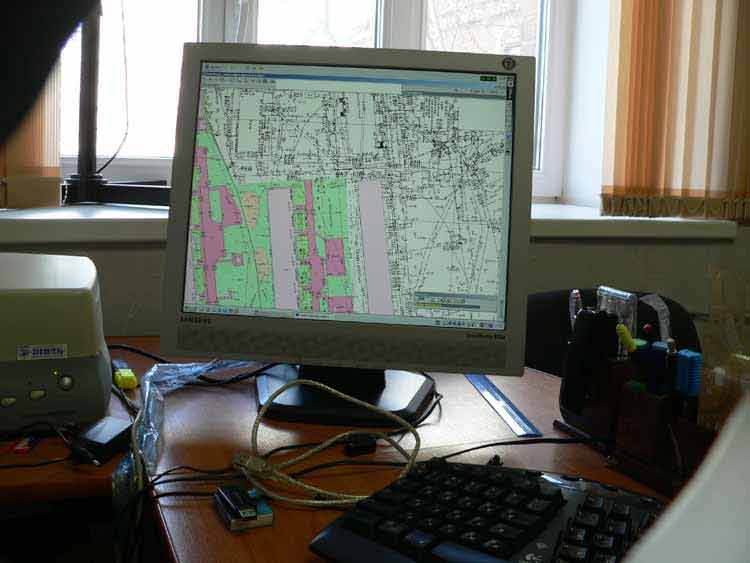

2. Своременные топографы работают вот так:

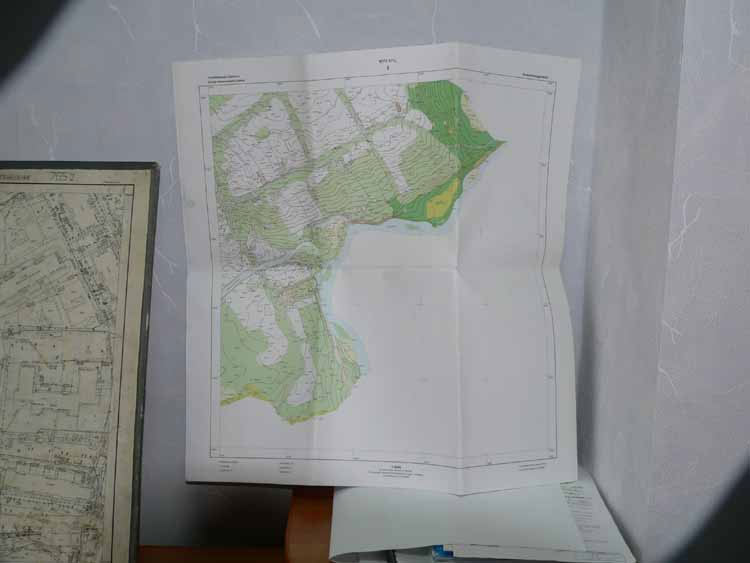

3. Топографический план, полученный в результате компьютерных
камеральных работ, можно распечатать вот так:
или вообще не печатать, поскольку современные продвинутые
проектировщики уже частенько просят его в бмпешках или жипегах,
которые они транспортируют в автокад или там корел и создают
свои шедевры, также минуя бумажные носители.
И все было бы хорошо, да вот незадача такая есть.
В инструкции написано, что топоплан является документом только
когда он на фанере оклеенной бумагой, и не иначе.
В результате вот скажем я в качестве ИП с учетом щадящего налогообложения
имею возможность за те же деньги, взимаемые с господ Заказчиков, выполнять
двойную камеральную обработку - составлять топоплан в компьютере затем дублировать на планшете,
но вот внедрить хорошие технологии скажем в тот же МУП не могу - нет основания
увеличивать стоимость, а также маловероятно что удастся установить единый
программный продукт, в котором слелует создавать, хранить и мониторить топографию
на территории города. Мы остановились на MapCad, другие организации
вполне могут предпочесть нечто иное, благо выбор достаточно богат
впрочем, эта тема вполне заслуживает отдельного пристрастного разговора.
Теперь вопрос.
Нет ли в просвещенном мире какого-нибудь типа плоттера, в который
можно было бы как-то вставлять этот планшет, укреплять и
придавливать (частенько они бывают изрядно неровными вследствие
коробления фанеры), калибровать по сетке координат и
печатать либо целиком либо фрагментарно подготовленный в компьютере план?
Все процессы должны обеспечивать точность не менее 0.2 мм.
Поскольку личных выгод не ищу, смело выношу это ТЗ на обозрение.
Возможно, кто-нибудь из уважаемых мыслителей отвлечется от проблем
сферических коней и блестнет идеей, могущей существенно
облегчить жизнь моим многочисленным коллегам.
С уважением
С. Воробьев
ака vsv
